Apakah spesifikasi yang penting apabila memilih pengubah Lan?

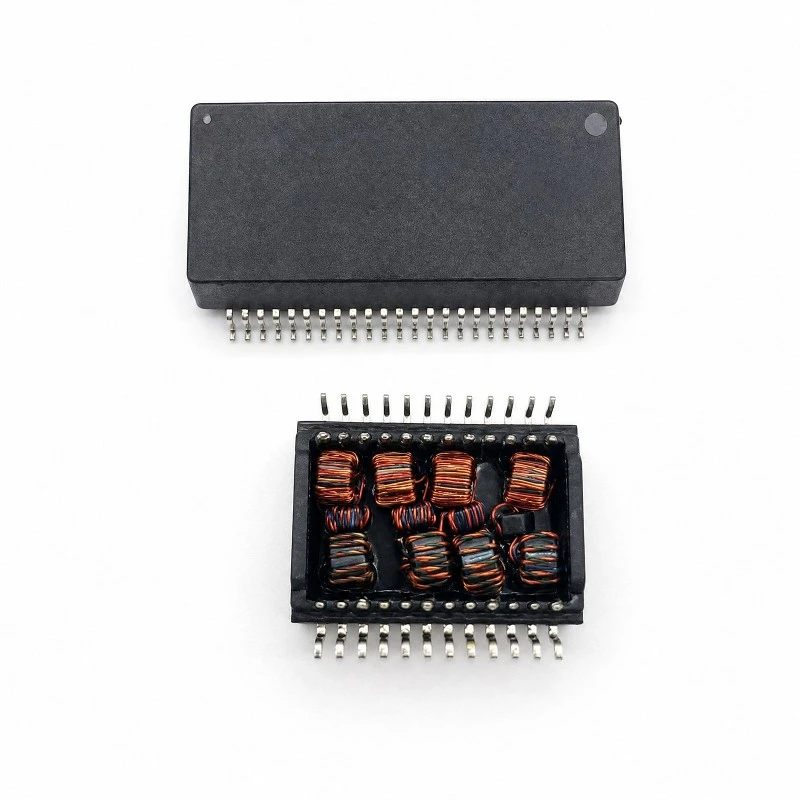

Memilih yang betulpengubah LANadalah penting untuk komunikasi Ethernet yang boleh dipercayai. Sama ada anda mereka bentuk suis rangkaian, penghala, peranti Ethernet industri, kamera IP atau sistem PoE, pengubah mesti sepadan dengan keperluan Ethernet PHY dan aplikasi keseluruhan.

Jadi, apakah spesifikasi yang perlu anda pertimbangkan semasa memilih pengubah LAN?



1. Kelajuan dan Standard Ethernet

Mulakan dengan mengenal pasti standard Ethernet yang diperlukan oleh aplikasi anda, seperti:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

Pengubah LAN yang direka untuk 10/100BASE-T tidak seharusnya digunakan secara automatik untuk Gigabit atau lebih tinggi-Ethernet berkelajuan. Sentiasa sahkan keserasian dengan lembaran data PHY anda.

2. Nisbah Pusingan

Nisbah pusingan mempengaruhi penghantaran isyarat dan padanan impedans antara kabel PHY dan Ethernet.

Nisbah yang betul bergantung pada Ethernet PHY dan reka bentuk rujukannya. Menggunakan nisbah pusingan yang tidak sesuai boleh mengakibatkan kehilangan isyarat, ketidakpadanan impedans atau masalah komunikasi.



3. Buka-Kearuhan Litar (OCL)

Kearuhan litar-terbuka, atau OCL, ialah spesifikasi penting untuk magnet Ethernet. Ia menjejaskan-prestasi isyarat frekuensi rendah dan mesti memenuhi keperluan standard Ethernet yang berkenaan.

Apabila membandingkan pengubah LAN, periksanilai OCL minimum dan syarat ujian, dan bukannya melihat hanya pada nilai biasa.



4. Kehilangan Sisipan dan Kehilangan Pulangan

Kehilangan sisipanmenunjukkan berapa banyak isyarat yang hilang semasa ia melalui pengubah. Kerugian yang lebih rendah biasanya memberikan penghantaran isyarat yang lebih baik.

Pulangan kerugianmengukur pantulan isyarat yang disebabkan oleh ketidakpadanan impedans. Pulangan yang baik-prestasi kehilangan amat penting untuk Gigabit dan-aplikasi Ethernet berkelajuan tinggi.

Kedua-dua parameter hendaklah dinilai merentasi julat frekuensi yang berkaitan.



5. Voltan Pengasingan

Pengasingan elektrik adalah salah satu fungsi utama pengubah Ethernet.

Periksa pengubah:

• Voltan pengasingan
• Kekuatan dielektrik
• Rintangan penebat

Tahap pengasingan yang diperlukan bergantung pada aplikasi dan keperluan keselamatan yang berkenaan.



6. Keserasian DCR dan PoE

Rintangan DC (DCR)mewakili rintangan belitan pengubah. DCR yang lebih rendah boleh membantu mengurangkan kehilangan kuasa dan haba.

Untuk aplikasi PoE, sahkan juga:

• Keupayaan arus DC
• Prestasi terma
• Keperluan pengasingan
• Keserasian dengan piawaian PoE yang diperlukan

Transformer LAN standard tidak boleh diandaikan secara automatik menyokong PoE.



7. Prestasi Biasa-Mod Tercekik

Beberapa pengubah LAN menyepadukan abiasa-mod tercekik (CMC)untuk membantu mengurangkan bunyi-mod biasa dan meningkatkan prestasi EMI/EMC.

Jika aplikasi anda mempunyai keperluan EMC yang ketat, semak ciri CMC dan{0}}pengecilan mod biasa pengubah.



8. Pakej, Jejak dan Pinout

Keserasian elektrik hanyalah sebahagian daripada proses pemilihan. Pengubah juga mesti sesuai dengan reka bentuk PCB anda.

Semak:

• Dimensi pakej
• Jejak PCB
• Konfigurasi pin
• Ketinggian komponen
• SMD atau melalui-pembinaan lubang

Sentiasa bandingkan pinout pengubah dengan reka bentuk rujukan PHY sebelum susun atur PCB.



9. Suhu Operasi

Untuk aplikasi perindustrian dan luaran, suhu operasi amat penting.

Pastikanpengubah LANboleh mengekalkan prestasi elektrik yang diperlukan merentasi julat suhu yang dijangkakan.

Senarai Semak Pemilihan LAN Transformer

Spesifikasi	Pertimbangan Utama
Standard Ethernet	10/100, 1000BASE-T, 2.5G, 5G, dsb.
Nisbah pusingan	Padankan PHY
OCL	Semak nilai minimum dan syarat ujian
Kehilangan sisipan	Kurangkan pengecilan isyarat
Pulangan kerugian	Pastikan padanan impedans yang baik
Pengasingan	Memenuhi keperluan keselamatan sistem
DCR	Pertimbangkan kehilangan kuasa dan haba
CMC	Menilai keperluan EMI/EMC
PoE	Sahkan keserasian semasa dan PoE
Pakej	Padankan ruang PCB dan jejak
Pinout	Padankan reka bentuk rujukan PHY
Suhu	Memenuhi keperluan permohonan

Fikiran Akhir

Memilih pengubah LAN memerlukan lebih daripada sekadar memadankan kelajuan Ethernet. Jurutera harus mempertimbangkannisbah pusingan, OCL, kehilangan sisipan, kehilangan pulangan, voltan pengasingan, DCR, prestasi CMC, keserasian PoE, penarafan suhu, pakej dan pinout.



Pendekatan terbaik ialah menilai pengubah LAN bersama-sama dengan Ethernet PHY dan reka bentuk antara muka yang lengkap. Untuk OEM dan projek volum-tinggi, pilih yang berpengalamanPengilang pengubah LAN atau pembekal magnet Ethernetjuga boleh membantu memastikan prestasi, kualiti, penyesuaian dan{0}}kestabilan bekalan jangka panjang.

Perlukan bantuan memilih pengubah LAN yang betul? Hubungi pasukan teknikal kami untuk membincangkan aplikasi dan keperluan Ethernet anda.
